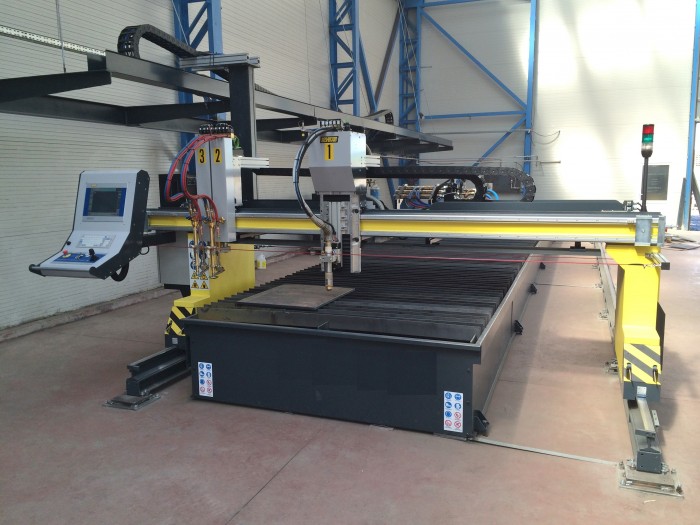

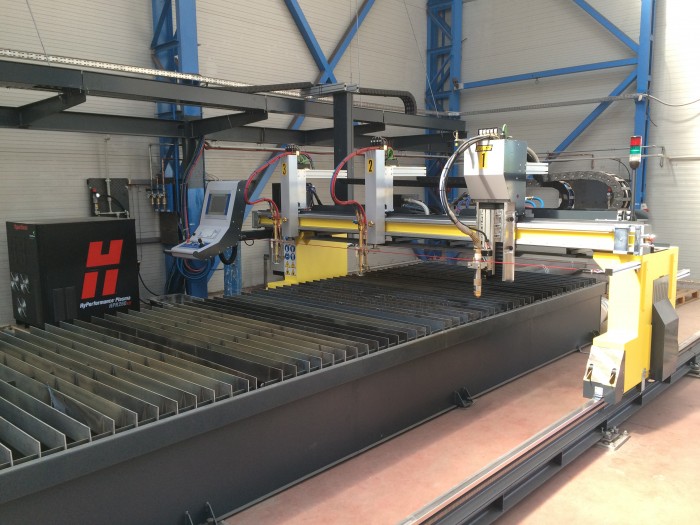

IMG_4019 IMG_4007 IMG_3997 IMG_3992 IMG_3988 20140711_134321
  • Découpe matière : Acier carbone, Acier inoxydable, Alliage d'aluminium
  • Epaisseur : Tôles supérieures à 3 mm
  • Dimension : 1500 x 3000, 2000 x 3000, 2500 x 6000, 3000 x 6000, Grandes dimensions, Prolongation de chemin de roulement
  • Méthode de coupage : Marquage, Oxycoupage, Plasma

Machine de production multi-procédés de coupe, oxycoupage, plasma et marquage.

Lineatech PRO de SOITAAB est conçue pour répondre aux besoins des clients qui exigent qualité et productivité.

Lineatech  PRO 6

Lineatech PRO

Machine de coupage polyvalente, elle offre diverses possibilités d’applications, l’oxycoupage le plasma et le marquage des pièces. Lineatech PRO peut être équipée de 4 outils de coupe pour couper des tôles jusqu’à 3000 mm de largeur. Lineatech PRO est un portique à double entraînement longitudinal. Les groupes d’entraînement disposent de moteurs de technologie brushless. Les entraînements sont installés afin d’assurer des déplacements précis, exempts de jeu entre les pignons et crémaillères. Les rattrapages des jeux sont automatiques. L’équipement pour l’oxycoupage intègre trois vannes proportionnelles entièrement contrôlées par la commande numérique SOITAAB. En option, une base de données technologiques pour l’oxycoupage rendra la gestion des gaz entièrement automatique et contrôlée par la CNC. Lineatech PRO dispose de caractéristiques électroniques, électriques et d’une structure mécanique appropriées pour

CNC SOITAAB

CNC SOITAAB

les installations de coupage plasma sophistiquées. La coupe plasma haute définition par exemple, sera gérée de façon optimale. Les installations plasma avec console gaz automatique sont pilotées par la CNC SOITAAB, le tout en combinaison avec une base de données technologiques. Les coupes sont ainsi automatiséeses, rendent la technologie simplement accessible aux opérateurs. La commande numérique SOITAAB offre un interface opérateur convivial avec des menus interactifs simples. Le moniteur est tactile et en couleur. La commande numérique permet une connexion avec le réseau mis à disposition par l’entreprise. La machine peut être connectée avec notre service maintenance pour des diagnostics rapides et fiables. Lineatech PRO offre à ses utilisateurs :

  • Une conception et fabrication de haut niveau ,
  • La facilité d’utilisation simplifiant l’apprentissage ,
  • Une mise en production très courte ,
  • Des qualités de coupes pour les plus exigeants ,

Lineatech PRO est conçue pour tous les outils de coupage thermique :

Lineatech PRO 1

Lineatech PRO 1

  • De matériaux ferreux ,
  • Des aciers inoxydables ,
  • Des alliages d’aluminium ,
  • Pour des épaisseurs de tôle moyenne et fine ,
  • Des dimensions de tôle jusqu’à 3000 mm de largeur ,

Les utilisateurs de la Lineatech PRO : les chaudronniers, les charpentiers métalliques, les constructeurs de matériels agricole, ferroviaire, transports et autres, mais aussi chez les découpeurs à façon. La commande numérique SOITAAB avec l’interface SHMI – (Soitaab Human Machine Interface), est spécifiquement développé pour les machines de coupage thermique, il permet aux opérateurs d’exploiter pleinement le fort potentiel de cette machine. Le positionnement et la qualité des coupes sont garantis par :

  • La structure du portique mécano-soudé ,
  • Les rails de type S47 sur HEB de fortes sections ,
  • Les motorisations par moteurs brushless ,
  • Les dispositifs de guidage de qualité ,
  • Les crémaillères et pignons de précision avec réducteur de jeu automatique ,
  • La table support de tôle indépendante de la structure mobile et de guidage de la machine ,

Lineatech PRO est une machine aux performances élevées. La machine répond scrupuleusement aux normes de sécurité. Lineatech PRO est pilotée depuis un centre de programmation déporté. SOITAAB vous propose un ensemble complet, machine, logiciel, Formations.

Les caractéristiques de Lineatech PRO

Largeur utile de coupe 1 500 – 2000 – 2500 – 3000 mm
Longueur utile de coupe Non limitée
Technologies Oxycoupage – Coupe plasma – Marquage
Commande numérique SOITAAB avec base de données technologiques et écran couleur et tactile
Communication USB – Ethernet – LAN
Motorisations Double motorisation longitudinale – Moteurs type Brushless
Programmation Bibliothèque interne CNC de pièces paramétrées et centre de programmation externe
Centre de programmation DAO et CFAO avec imbrication automatique SIGMANEST ou autre
Vitesse 0 à 20 m / mn
Précision de repositionnement + / – 0,2 mm sur 10 mètres
Tolérances de déplacement Conforment à la norme DIN 8523 / 28 206 / ISO 9013
Plasma HYPERTHERM – PowerMAX – Haute performance HSD – Haute définition HPRKJELBERG – HiFocus – FineFocus
Porte torche Avec sécurité collision – Mise en référence distance buse / tôle automatique – Contrôle de distance pendant la coupe par mesure de tension d’arc et gestion base de données
Palpage Tension d’arc
Table de coupe Aspiration sous la tôle avec segmentation par zones
Aspiration Aspiration avec filtration et décolmatage automatique des filtres
