Lineatech RED

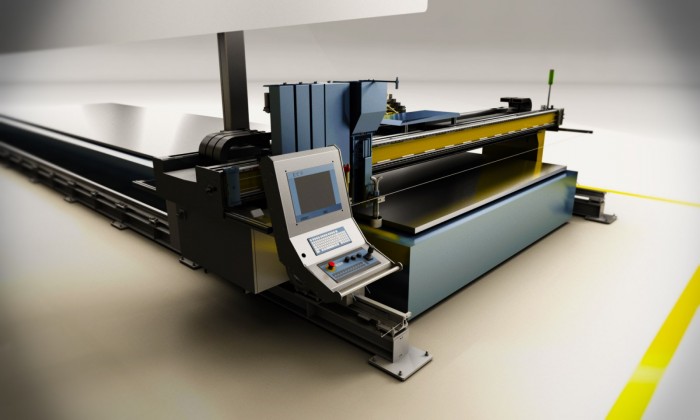

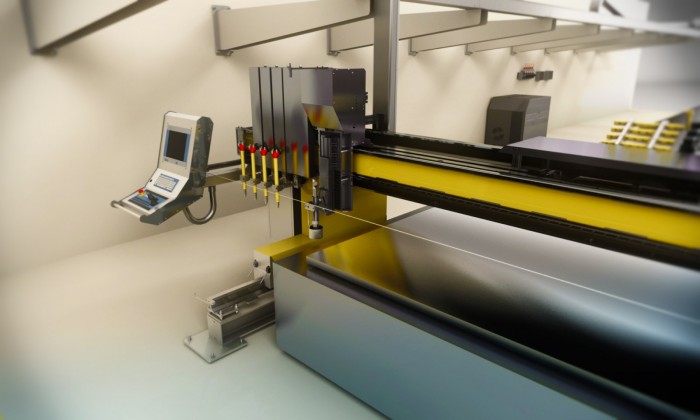

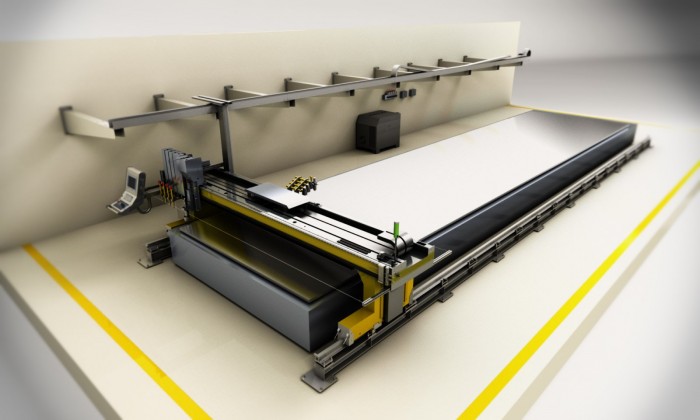

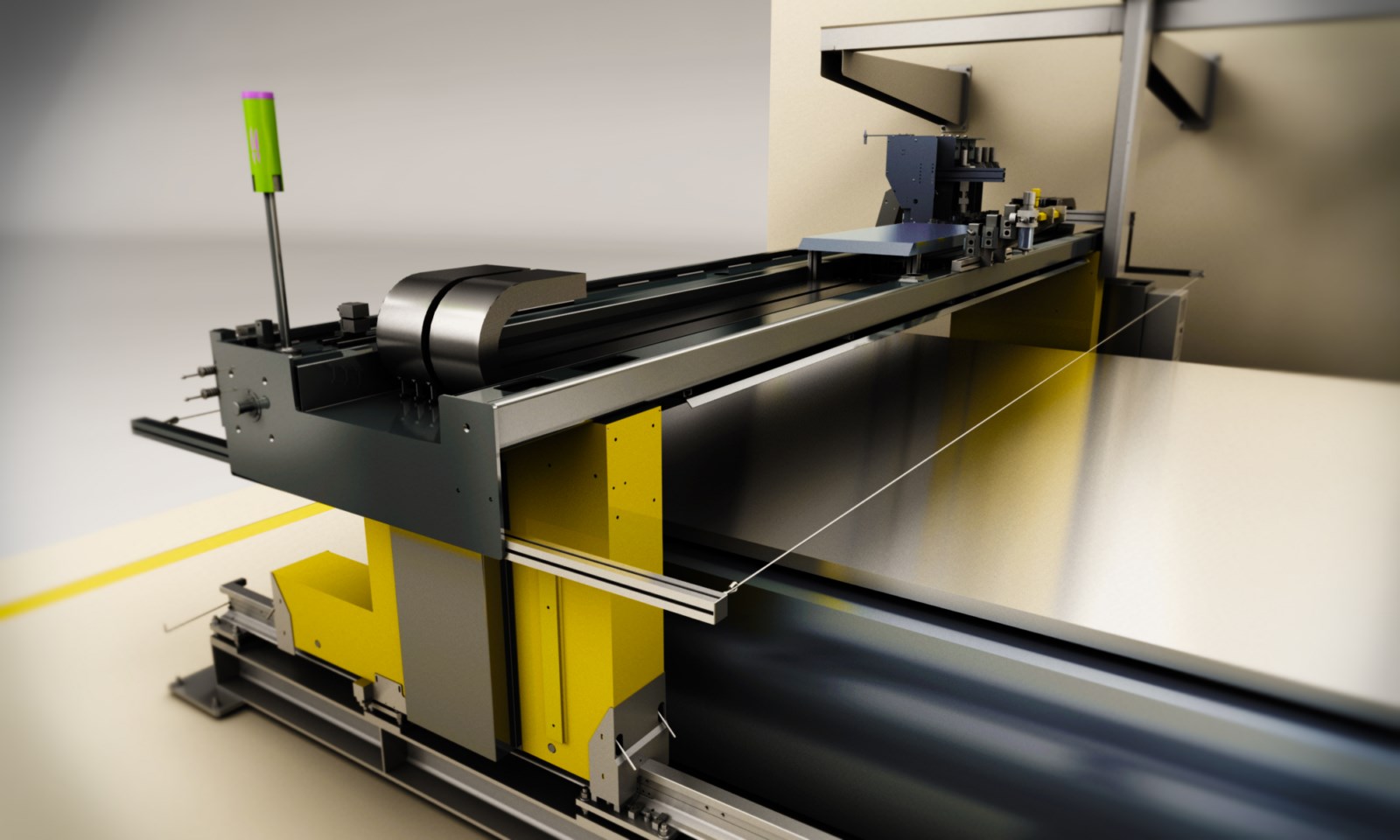

PreviewSoitaab6 [1600x1200] PreviewSoitaab5 [1600x1200] PreviewSoitaab4 [1600x1200] PreviewSoitaab3 [1600x1200] PreviewSoitaab1 [1600x1200] Lineatech RED 03s IMG_4019
  • Découpe matière : Acier carbone, Acier inoxydable, Alliage d'aluminium
  • Epaisseur : Tôles supérieures à 3 mm
  • Dimension : 1500 x 3000, 2000 x 3000, 2500 x 6000, 3000 x 6000, Grandes dimensions, Prolongation de chemin de roulement
  • Méthode de coupage : Oxycoupage, Perçage, Plasma, Taraudage

Coupage: LINEATECH RED multi-procédés de coupe – marquage – perçage taraudage – coupage des tubes ronds

Lineatech RED est construite pour recevoir de nombreux outils sur une largeur utile allant jusqu’à 4500 mm.

Lineatech RED – Coupage plasma et oxycoupage

C’est une machine flexible qui permet d’exploiter à haut rendement les procédés oxycoupage et plasma. Lineatech RED peut être équipée de 6 chalumeaux, d’une tête à chanfreiner oxycoupage à rotation manuelle. Le plasma droit peut être agrémenté avec la tête à chanfreiner piloter, à rotation gérée par la CNC. Le marquage peut être réalisé en plasma, ou par plusieurs dispositifs pneumatiques. C’est une machine extrêmement polyvalente car elle peut également être équipée d’une tête de perçage et taraudage avec changeur 6 outils. Le dispositif TUBOCUT offre la possibilité de couper des tubes ronds de 100 à 600 mm de diamètre sur grande longueur. Lineatech RED se présente sous la forme d’un portique à double entraînement longitudinal. Les entraînements sont développés avec des moteurs de technologie brushless. Les groupes d’entraînements sont installés afin d’assurer des déplacements précis, exempts de jeu entre les pignons et crémaillères. Les rattrapages des jeux sont automatiques. L’équipement pour l’oxycoupage élaboré, dispose de trois vannes proportionnelles entièrement contrôlées par la commande numérique SOITAAB. La base de données technologiques pour l’oxycoupage simplifie la gestion des gaz qui est alors entièrement automatique et contrôlée par la CNC. Lineatech RED dispose de caractéristiques électroniques, électriques et d’une structure mécanique appropriées pour exploiter au mieux les technologies sophistiquées de coupage plasma. La commande numérique SOITAAB est agrémentée d’un interface opérateur convivial avec des menus interactifs orienté métier. Le moniteur est tactile et en couleur. Le service à distance par connexion web simplifie les diagnostiques et réduit les temps de maintenance. Lineatech RED offre à ses utilisateurs :

Tête de perçage - Lineatech RED

Tête de perçage – Lineatech RED

  • Une conception robuste à double poutre transversales ,
  • Une fabrication de qualité et soigné ,
  • La facilité d’utilisation avec une interface opérateur conviviale ,
  • Une formation utilisation rapide ,
  • Des coupes de qualité ,
  • Des pièces plus élaborées grâce au chanfrein et au perçage taraudage ,

Lineatech PRO permet de couper :

Lineatech RED

  • Tous les aciers carbone ,
  • Les aciers inoxydables ,
  • les alliages d’aluminium ,
  • Les épaisseurs de tôle fines et épaisses ,
  • Des dimensions de tôle jusqu’à 4500 mm de largeur (multi-chantiers) ,

Les utilisateurs de la Lineatech PRO : les chaudronniers, les charpentiers métalliques, les constructeurs de matériels agricole, ferroviaire, transports et autres, mais aussi chez les découpeurs à façon. La commande numérique SOITAAB avec l’interface SHMI – (Soitaab Human Machine Interface), est spécifiquement développé pour les machines de coupage thermique, il permet aux opérateurs d’exploiter pleinement le fort potentiel de cette machine. Les déplacements précis et la haute qualité des coupes  sont rendus possible grâce au savoir faire de SOITAAB :

  • Composants du portique mécano-soudé dans les propres ateliers de SOITAAB ,
  • Rails de type S47 sur HEB stables ,
  • Motorisations par moteurs brushless ,
  • Guidages précis et sans jeu ,
  • Crémaillères et pignons de précision ,
  • Table support de tôle indépendante de la structure mobile et de guidage de la machine ,

Lineatech RED est la machine de coupage de référence de grandes capacités. Lineatech RED se pilote depuis un centre de programmation déporté. SOITAAB vous propose un ensemble complet, machine, logiciel, Formations.

Les caractéristiques de Lineatech RED

Largeur utile de coupe 1 500 – 2000 – 2500 – 3000 – 3500 – 4000 – 4500 mm
Longueur utile de coupe Non limitée
Technologies Oxycoupage – Coupe plasma – Marquage – Perçage taraudage – Coupage des tubes ronds
Commande numérique SOITAAB avec base de données technologiques et écran couleur et tactile
Communication USB – Ethernet – LAN
Motorisations Double motorisation longitudinale – Moteurs type Brushless
Programmation Bibliothèque interne CNC de pièces paramétrées et centre de programmation externe
Centre de programmation DAO et CFAO avec imbrication automatique SIGMANEST ou autre
Vitesse 0 à 20 m / mn
Précision de repositionnement + / – 0,2 mm sur 10 mètres
Tolérances de déplacement Conforment à la norme DIN 8523 / 28 206 / ISO 9013
Plasma HYPERTHERM – PowerMAX – Haute performance HSD – Haute définition HPRKJELBERG – HiFocus – FineFocus
Porte torche Avec sécurité collision – Mise en référence distance buse / tôle automatique – Contrôle de distance pendant la coupe par mesure de tension d’arc et gestion base de données
Palpage Tension d’arc
Table de coupe Aspiration sous la tôle avec segmentation par zones
Aspiration Aspiration avec filtration et décolmatage automatique des filtres
